同层排水卫生间防水怎么做

苏州金螳螂建筑装饰股份有限公司 冯黎喆

导语

相对于传统的隔层排水处理方式，同层排水方案通过设计理念的改变，对本层内的管道合理布局，彻底摆脱了相邻楼层间的束缚，避免了由于排水横管侵占下层空间而造成的一系列麻烦和隐患，包括产权不明晰、噪音干扰、渗漏隐患、空间局限等，是目前卫生间排水系统中推广发展的一种新颖技术。那么同层排水系统在设计上具体有哪些要求？作为关键技术之一的防水又是如何解决的？

什么是同层排水？

同层排水是指卫生间内卫生器具排水管不穿越楼板，排水横管在本层套内与排水总管连接，一旦发生需要清理疏通的情况，本层套内就能解决问题的一种排水方式，其构造节点设计如图1所示。

图1 同层排水卫生间构造节点图

同层排水设计要求

1、 对土建结构的要求

1）同层排水卫生间应设置降板，降板高度应根据卫生器具的布置、降板区域、管径大小、管道长度、接管要求、使用管材等因素确定；采用排水管道通用配件时，卫生间降板高度不宜小于300mm（含建筑面层）。

2）结构楼板应采用现浇混凝土，强度等级不应低于C20；楼板四周除门洞外应做混凝土翻边，高度应至少高出相连房间的楼地面饰面层200mm，并形成不漏水的闭环结构；对于有抗渗要求的混凝土，抗渗压力指标不小于0.6MPa。

3）土建结构移交前，必须对结构进行24h蓄水试验，蓄水试验合格后方可接收。

2、 对给排水系统的要求

1）复核建筑卫生间布置，包括降板深度、管道井尺寸、位置等内容。

2）给排水布置应符合整个主体建筑给排水系统的设计要求。

3）为便于灌水验收，排水立管宜每层设置检查口。

4）如卫生间不设置管道井，则排水立管的定位应满足其距墙净尺寸及与管道之间净安装施工的要求，同时做好防水措施。

同层排水施工工艺

1、施工顺序

现浇钢筋混凝土降板→24h蓄水试验→水泥砂浆找平层→立管安装→管道井砌筑→**道防水层（一般设计涂膜防水，厚度不低于1.5mm）→24h蓄水试验→排水横管安装→填充层→现浇钢筋网细石混凝土→水泥砂浆找平层→第二道防水层（一般设计涂膜防水，厚度不低于1.5mm）→24h蓄水试验→装饰面层→安装卫生器具。

2、施工要点

1）管道井

当排水管道设置在室内时，均应布置管道井；为避免地面积水渗入管道井内，管道井壁混凝土应至少高出相连房间的楼地面饰面层200mm。

2）管道布置

排水立管一般敷设在卫生间管道井内，在全年不结冻的地区排水管可沿建筑物外墙敷设；排水横管一般敷设在降板填充层内，有架空层的也可敷设在架空层内。

3）管道安装

——排水管道穿过管道井或外墙应预埋防水套管；预埋孔洞位置应准确，严禁乱凿洞；管道与套管间隙应使用防水密封材料嵌填密实。

——回填层内敷设管道应有坡度，其坡度应符合现行规范《建筑同层排水系统技术规程》（CECS 247）中3.3的相关要求。

——排水横管的直线管段大于2m时，应按2m设置一个固定支架；固定支架应固定在承重结构上，其支承力应大于管道因温度变化引起的膨胀力。

——排水管连接时，PVC-U塑料管应采用粘结方式，HDPE管应采用热熔连接方式，铸铁管道应采用法兰压盖承插式柔性接口，或不锈钢卡箍连接；橡胶圈密封不锈钢螺栓固定时，应确保接口严密。

4）水封和地漏

——坐便器自带水封，浴缸、淋浴盆、洗脸盆、洗衣机排水另配存水弯，或公用存水弯，水封深度不小于50mm。

——当采用专用排水汇集器，废水共用水封时，可不另设存水弯。

5）二次排水

降板层内应设置二次排水地漏，地漏表面应带有排水篦子，用于防止施工过程中水泥、陶粒等污物进入二次排水系统管道。降板层管道布置如图2所示。

图2 降板层管道布置

6）防水施工

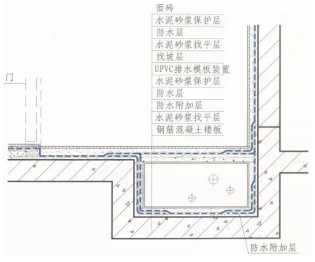

——同层排水卫生间防水系统应设置两道防水，**道设置在结构层上面，第二道设置在回填层上部，**层防水与第二道防水搭接不小于150mm（图3）。

图3   防水层双层设置

——基层要求：基层应平整、坚实、干净、无浮灰和油污，阴阳角应进行加强处理，基层起砂、开裂、破损等缺陷部位剔凿打磨后，用防水修补料进行处理；水性防水涂料（如聚合物水泥防水涂料）施工时，基层应润湿，但无明水；油性防水涂料（如聚氨酯防水涂料）施工时，基层应干燥，含水率不应大于9%，当含水率较高或环境湿度大于85%时，应加强通风除湿。

——防水附加层：穿墙管、下水管、墙面阴角及地漏部位做附加防水处理，防水涂料内嵌300mm宽耐碱玻纤布，搭接宽度不应小于100mm。图4为阴角部位防水加强做法。

图4   阴角防水构造做法

——整体防水层涂刷：①按照产品配比要求，使用机械搅拌装置搅拌均匀后涂布；②前一遍涂料实干后再涂刷下一遍，前后两遍方向相互垂直；③涂膜涂覆均匀，不能有局部沉淀、针孔、裂纹、鼓泡、分层等现象；④防水层高度：卫生间、浴室和设有配水点的封闭阳台等墙面防水层高度应距楼地面面层1.2m；卫生间有非封闭式洗浴设施时，花洒所在及其邻近墙面防水层高度应距楼地面面层1.8m；其他部位0.3m；当卫生间采用轻质隔墙时，应做全墙面防水；⑤防水层厚度：地面防水层总厚度不小于1.5mm，墙面不小于1.2mm；⑥养护时间按照产品说明。图5为排水管支管防水构造做法，图6为同层排水穿墙管道防水构造做法。

图5 排水管支管防水构造做法

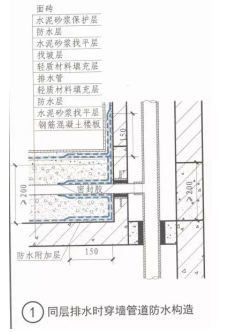

图6 同层排水穿墙管道防水构造做法

——敷设同层排水系统时严禁破坏防水层。

7）回填施工

——为保证回填质量，建议采用商拌轻质混凝土进行回填。轻质混凝强度按设计要求，且配合比经过实验室确定。

——若采用陶粒混凝土回填，应注意以下几点：①陶粒混凝土垫层厚度不应小于60mm，强度不应低于C10；②陶粒进场后要过两遍筛（筛孔为30mm、5mm），使5mm粒径含量不大于5%；③陶粒需进行闷水（如不进行闷水预湿，混凝土中的水化用水会大量流失，大幅降低混凝土强度）；④搅拌前抽测陶粒含水率，调整配合比用水量；⑤采用振动棒保证振捣充分；⑥陶粒极易在外力作用下上浮，在抹面时应尽量减少对其影响。

——回填层严禁使用建筑垃圾回填。

同层排水防水质量要求与检验方法

1、防水材料、密封材料、配套材料的质量应符合设计要求，计量、配合比应准确。

检验方法：检查出厂合格证、计量措施、质量检验报告和现场抽样复验报告。

检验数量：进场检验，按材料进场批次为一检验批；现场抽样复验，按《住宅室内防水工程技术规范》（JGJ298）中附录A执行。

2、在转角、地漏、伸出基层的管道等部位，防水层的细部构造应符合设计要求。

检验方法：观察检查和检查隐蔽工程验收记录。

检验数量：全数检验。

3、防水层的平均厚度应符合设计要求，最小厚度不应小于设计厚度的90%。

检验方法：用涂层测厚仪量测或现场取20mm×20mm的样品，用卡尺测量。

检验数量：在每一个自然间的楼、地面及墙面各取一处；在每一个独立水容器的水平面及立面各取一处。

4、防水层不得渗漏。

检验方法：在防水层完成后进行蓄水试验，楼、地面蓄水高度不应小于20mm，蓄水时间不应小于24h；独立水容器应满池蓄水，蓄水时间不应小于24h。

检验数量：每一自然间或每一独立水容器逐一检验。

5、涂膜防水层与基层应粘结牢固；表面平整，涂刷均匀，不得有流淌、皱着、鼓泡、露胎体和翘边等缺陷。

检验方法：观察检查。

检验数量：全数检验。

6、涂膜防水层的胎体增强材料应铺设平整，每层的短边搭接缝应错开。

检验方法：观察检查。

检验数量：全数检验。
